组件背板（PET / 含氟）：抗紫外、抗水解与无氟化路线应对
背板是组件直面紫外、水汽与机械应力的第一道外层，其稳定性决定组件的长期可靠性等级
背板在组件 BOM 中成本占比不足 0.5%，却是决定组件能否通过 TUV 认证与 IEC 61215 / IEC 61730 老化测试的关键件。这是一个典型的「成本极低、责任极重」的零部件——背板开裂或分层，往往导致整块组件的直接失效。

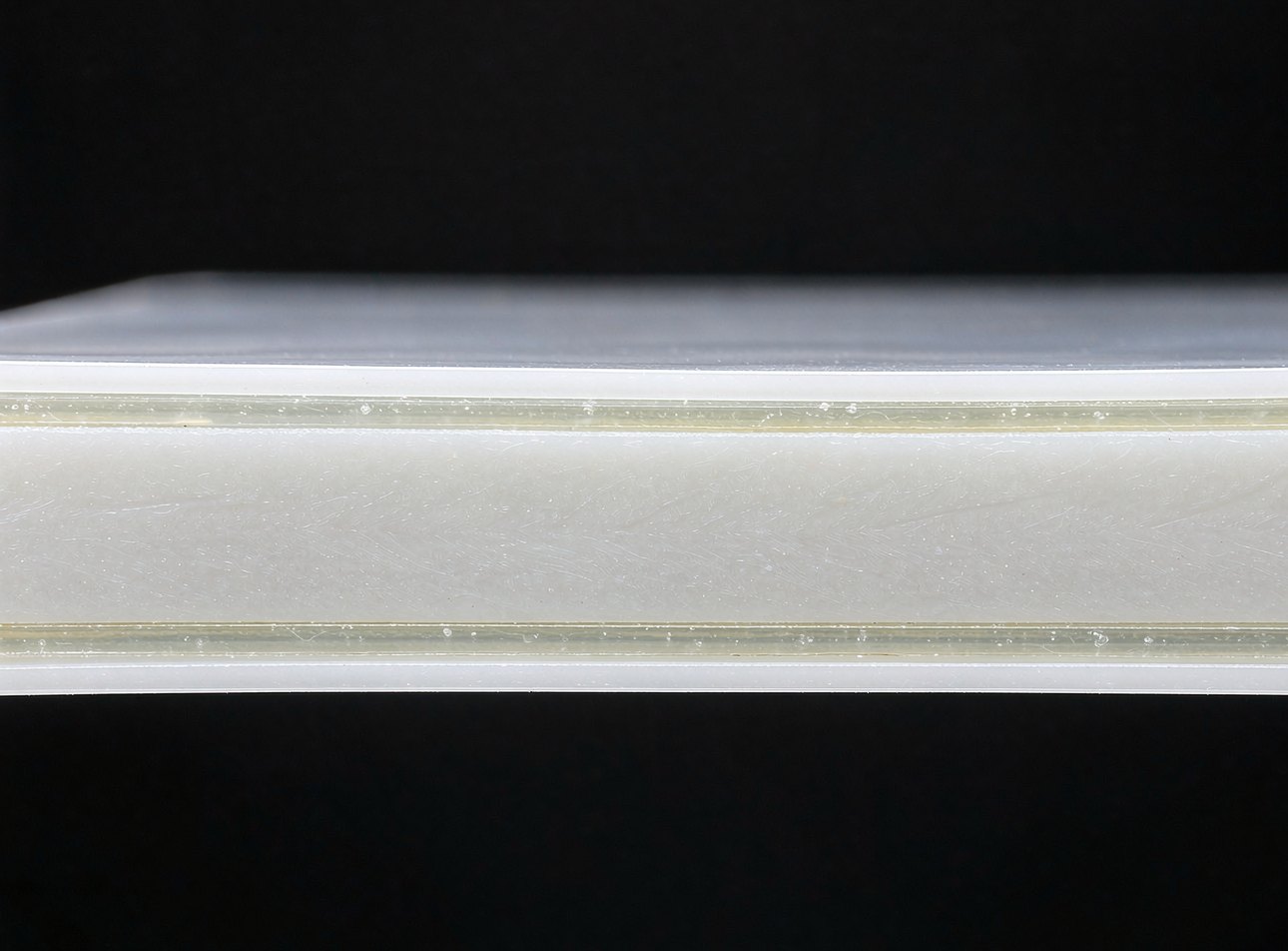

一、背板的结构与材料界面Backsheet Architecture
主流背板为三层或五层共挤复合结构。理解每一层的材料特性，是选对助剂的前提：
| 层级 | 典型材料 | 主要功能 | 老化关注点 |
|---|---|---|---|
| 外层 | 含氟树脂（PVDF）/ 抗 UV 共挤层 | 抗紫外、耐候、耐化学介质 | 长期户外 UV 老化、粉化、龟裂 |
| 粘接层 | 共聚酰胺类粘合剂 | 层间结合 | 界面水解、与相邻层相容性 |
| 芯层 | PET（聚酯薄膜） | 主体力学支撑、水汽阻隔 | 耐水解、强度保持率 |
| 内层 | POE / EVA 共挤层 | 与胶膜粘接界面 | 离子含量、与胶膜相容性 |
二、含氟与无氟两条技术路线的助剂差异Fluorinated vs Fluorine-Free
监管与成本双驱动下，含氟背板正在向无氟、低氟路线演进。两条路线对助剂的要求差异明显：
| 维度 | 含氟路线（PVDF 面层） | 无氟 / 低氟路线（抗 UV 共挤） |
|---|---|---|
| 面层耐候 | 由 PVDF 自身承担主要防护 | 高度依赖助剂体系 |
| 抗紫外需求 | 补充级，降低面层老化速度 | 关键级，UVA 承担主防护 |
| HALS 需求 | 中等，抑制深层氧化 | 高，承担长周期保护 |
| 抗氧需求 | PET 芯层水解主导，抗氧为辅 | 高，抗氧决定芯层寿命 |
简单说：含氟路线把耐候任务交给了面层材料，无氟路线必须由助剂体系补齐这个缺口。这也是无氟化进程中，助剂用量与技术重要性同时上升的根本原因。
三、天罡推荐方案Recommended Formulations
| 应用层 | 推荐型号 | 参考添加量 | 说明 |
|---|---|---|---|
| 抗 UV 面层 / 共挤层 | UV-326 / UV-328 | 0.5 – 1.5 phr | 苯并三唑类，290–400 nm 全覆盖 |
| UV-234（三嗪类） | 0.5 – 1.5 phr | 耐酸碱，适合与粘接层共存环境 | |
| PET 芯层抗水解 | AO-1010 | 0.3 – 1.0 phr | 延缓聚酯水解，维持强度保持率 |
| AO-1076 | 0.2 – 0.6 phr | 液体易分散，适合浸渍或涂覆工艺 | |
| 长周期耐候 | HS-944 / BW-10LD | 0.2 – 0.8 phr | 高分子量 HALS，低迁移不析出 |
| 功能母粒方案 | MB570-20PET | 按母粒折算 | 专为 PET 基材设计，分散性佳 |
四、TUV 背板认证关注点TUV Backsheet Certification
背板送 TUV 认证时，以下几项与助剂配方直接相关，值得提前准备：
| 测试项 | 考察内容 | 配方相关风险点 |
|---|---|---|
| UV 预处理（IEC 61215 MQT 10） | 紫外暴露后材料性能保持 | UVA 不足 → 强度保持率与透过率不达标 |
| damp heat 85/85（MQT 13） | 湿热下绝缘与力学保持 | 抗氧不足 → PET 水解加速，绝缘性能下降 |
| 机械载荷试验（MQT 01） | 安装与风载后的完整性 | 老化后脆化导致开裂；HALS 不足加速劣化 |
Q：天罡有专门用于 PET 的功能母粒吗？
A：有。Tiangang® MB570-20PET 是专为 PET 基材开发的抗紫外功能母粒，针对 PET 的加工温度与分散特性做了适配，可以显著降低客户在高黏 PET 体系中分散不均导致的有效助剂浓度不足的问题。
Q：含氟背板还需要加抗紫外吸收剂吗？
A：需要，但角色不同。PVDF 面层承担主要防护，助剂的作用是保护 PET 芯层与层间界面，并延缓面层本身的老化速度。属于「补充级」而非「关键级」，但在长期可靠性论证中仍需配置。
Q：背板配方能不能用液体助剂？
A：AO-1076 等液体品种在涂覆与浸渍工艺中分散效果优于粉体，适用于需要对 PET 单面进行浸渍处理的增强工艺。天罡另有液体 HALS 品种可选。
如果您在做背板的配方升级——尤其是从含氟转向无氟、或在应对 TUV 认证的紫外与湿热项——欢迎把背板的层结构、各层材料与膜厚发给我们，天罡技术团队会提供针对性的助剂建议。
联系天罡技术团队 →- 没有了
- 没有了
相关资质
- 国家级高新技术企业
- 中国塑料加工工业协会，副会长单位
- 中国农用塑料应用技术学会农塑制品分会，副会长单位
- 全国塑料标准化技术委员会 老化方法分会，委
- 美国塑料工业协会SPI，会员单位
