人造草丝老化机理与配方设计要点
发布时间：2026年10月20日
专题一人造草丝光氧老化机理与配方设计要点
草丝褪色、变脆、粉化，看上去是『质量问题』，本质是光氧老化的链式反应。读懂这条链条，配方设计才有方向，而不是靠添加量试错。
第一步：搞清老化发生在哪一步

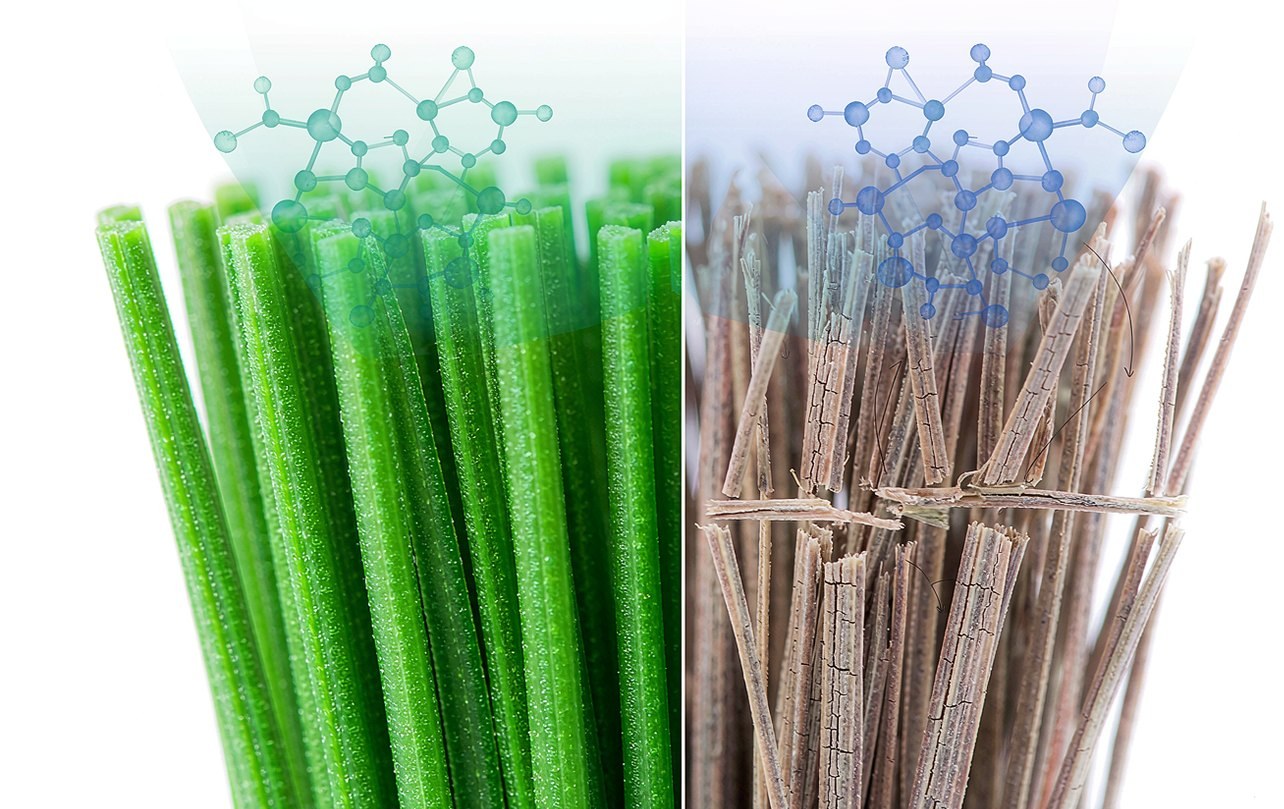

老化与未老化草丝的截面差异：分子链完整 vs 断裂脆化
左边是受保护良好的草丝，聚合物链完整、有弹性；右边是长期暴露后的草丝，分子链断裂、粉化发脆、颜色褪至褐色。所有配方手段，都是为了让右边的过程尽可能变慢。
完整的光氧老化链条分为四个环节，天罡的复合配方正是逐环拦截：
| 环节 | 化学过程 | 对抗手段 | 对应产品 |
|---|---|---|---|
| ① 引发 | UV-B 光量子打断 PE / PP 主链，生成烷基大自由基 R· | 吸收光能，降低光引发效率 | UV-326 / UV-327 / UV-328 / UV-329 |
| ② 增殖 | R· + O₂ → ROO·（过氧自由基），反应呈链式放大 | 捕获活性自由基，终止链式反应 | HS-944 / BW-10LD / XT-8（HALS） |
| ③ 降解 | ROO· → ROOH（氢过氧化物），分子量下降、材料变脆 | 分解氢过氧化物，防止进一步分解 | AO-1010 / AO-B215（受阻酚体系） |
| ④ 稳定 | ROOH 分解生成酸性产物，加速催化周边材料老化 | 螯合变价金属，抑制催化降解 | AO-168 / AO-DSTDP（亚磷酸酯体系） |
关键认知：单一紫外线吸收剂只覆盖第 ① 环。这也是很多客户『加了 UVA 还是老化』的原因——第 ② 环的自由基链式增殖必须靠 HALS 才能打断，而 HALS 的价值在于可再生循环，一次防护可以持续很多年。
第二步：识别你的体系里有哪些『消耗源』
HALS 的效果高度依赖是否被酸性物质消耗。人造草丝体系中常见的消耗源有四类：
- 阻燃剂——溴系受热或 UV 分解产生 HBr / Br⁻，磷系降解产生磷酸类产物。
- 填充橡胶——硫化剂残留、硬脂酸等酸性组分，是填充型草坪的主要消耗源。
- 色母粒与填料——部分色母粒含酸性助剂，长期接触会缓慢消耗表层助剂。
- 服役环境——酸雨（部分地区 pH＜4.5）、含氯清洗剂（NaClO）、长期湿热。
识别后有两种处理路径：换结构（选 N-CH₃ 或 N-OR 结构降低反应性）或换路线（用 FR-810A 这样的 NOR 无卤阻燃剂从源头消除酸性副产物）。前者适用于已有阻燃体系，后者适用于新项目立项时直接选定。
第三步：结构选型对照
| HALS 结构 | 代表产品 | 碱性 | 抗酸性 | 适用场景 |
|---|---|---|---|---|
| N-H 型（经典型） | 光稳定剂 944（HS-944） | 较强 | 较弱 | 无阻燃、无填充的纯净体系；行业历史用量最大 |
| N-CH₃ 型（酯类） | 光稳定剂 622（BW-10LD/G）、950（HS-950） | 弱 | 较好 | 填充型草坪、含阻燃剂体系 |
| N-OR 型（NOR） | XT-8（高分子量）、HS-112（液态） | 很低 | 优异 | 抗酸雨、抗硫、高硫环境；出口合规场景 |
| 复配体系 | HS-962（783）、HS-788、T-66/T-68/T-69/T-70 系列 | 可调 | 可调 | 希望免去配方调整、快速验证的客户 |
| 母粒形态 | MB6250PP20、MB6251PP20、MB0607 系列 | — | — | 对分散均匀性要求高、避免斑点状老化 |
选型提示：若你的草丝要出口欧美或进入公共建筑，除了耐候还要同步考虑阻燃与合规。此时优先考虑 NOR 路线（XT-8 / HS-112）或直接采用 FR-810A 一体化方案。
第四步：确定用量与验证
行业通行参考：HALS 4–10‰、抗氧剂 1–2‰、UVA 0.3–0.5%（相对树脂用量）。但最优值必须由加速老化数据确定，而非照搬经验值。
推荐的打样与验证流程：
| 步骤 | 操作要点 | 判据 |
|---|---|---|
| 1. 配方设计 | 明确树脂体系、是否填充、阻燃要求与目标寿命 | 形成 2–3 组候选配方 |
| 2. 样条制备 | 按实际工艺条件挤出/注塑，注意拉伸比与冷却条件一致 | 保证样条具代表性 |
| 3. 加速老化 | ISO 4892-2 / ASTM G154 / ASTM G155 氙灯或紫外灯 | 设定与目标寿命匹配的辐照量 |
| 4. 性能测试 | ASTM D5034 测老化前后断裂强力与伸长率 | 拉断力保留率 ≥80% 为行业通行门槛 |
| 5. 外观评价 | 测色差 ΔE，观察粉化、龟裂、褪色 | 色差控制在目标值内 |
务必注意：样条制备与老化后需在标准实验室条件（23±2℃、50±5%RH）状态调节不少于 24 小时再测力学性能，否则温湿度应力会显著影响数据。断裂发生在夹口附近的试样应作废补测。
小结：一个可执行的选择逻辑
- 体系里没有阻燃剂、没有填充 → HS-944 + UV-328 + AO-B215，性价比优先。
- 填充型草坪 / 含阻燃体系 → BW-10LD（622）+ UV-328 + AO-B215，优先抗酸性。
- 出口欧美 / 公共建筑强制阻燃 → FR-810A + HS-944 + AO-B215，一体化解法。
- 酸雨区、高硫环境、超长寿命要求 → XT-8 或 HS-962 + MB 母粒。
- 希望降低配方门槛、快速验证 → HS-788 / HS-962 等复配助剂包。
相关资质
- 国家级高新技术企业
- 中国塑料加工工业协会，副会长单位
- 中国农用塑料应用技术学会农塑制品分会，副会长单位
- 全国塑料标准化技术委员会 老化方法分会，委
- 美国塑料工业协会SPI，会员单位
