大棚膜耐老化 — 高硫高氯农药、高温热点与背板内面老化解决方案

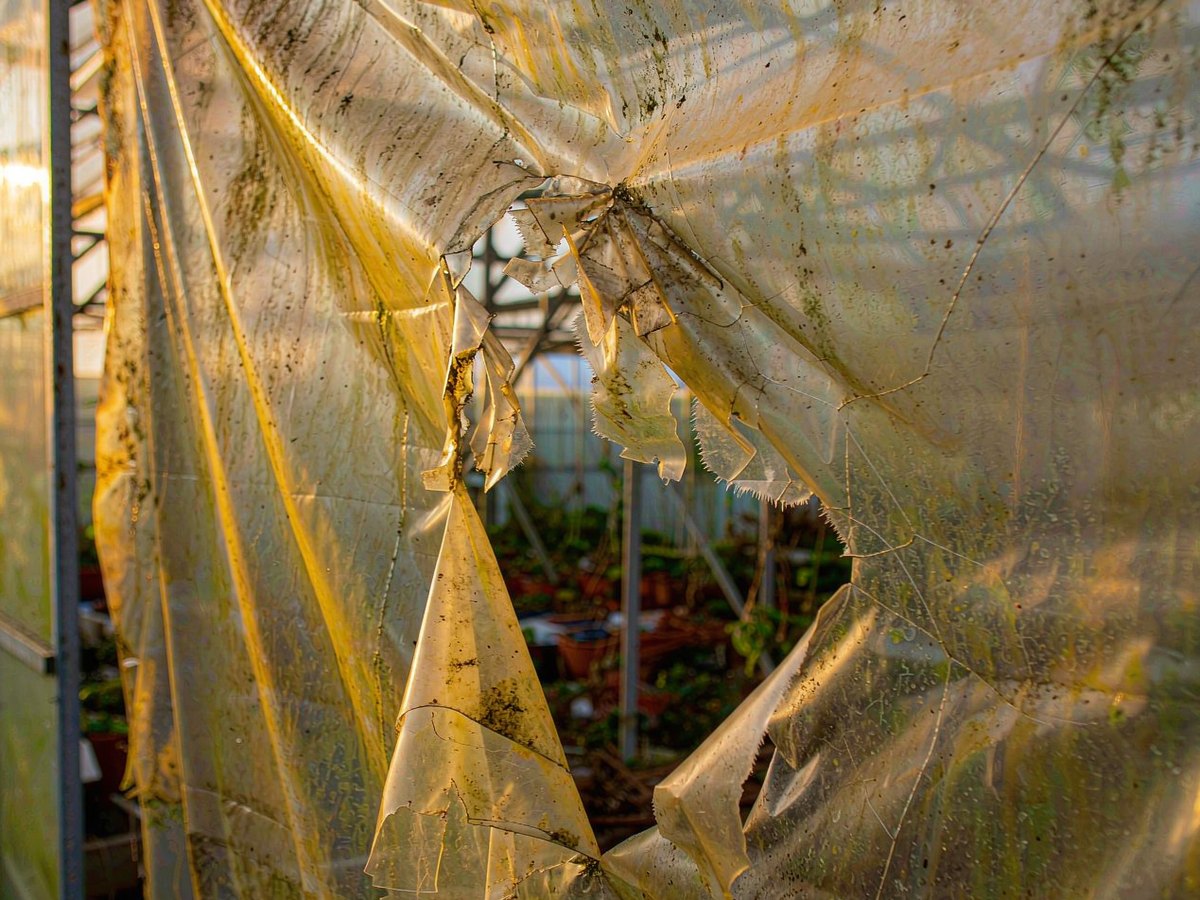

大棚膜专题：高硫、高氯、高温三重苛刻下的耐老化
含硫氯农药熏蒸 · 棚内高温热点 · 背板（内面）老化 · 氙灯 + 熏蒸验收
大棚膜是农用覆盖材料里技术门槛最高的一类。它要在一个同时存在紫外线、高温、饱和湿度和含硫氯农药熏蒸的环境里连续工作 2–5 年。更关键的是：它不是一个均质体——外层、内层、中层的老化压力完全不同。
一、三重苛刻：硫、氯、高温是叠加的，不是并列的
| 常规 HALS 的失效阈值（参考） | |||
|---|---|---|---|
| 高硫 | 石硫合剂、波尔多液、硫磺熏蒸消毒 | 硫化物升华或熏蒸扩散至膜面，与碱性受阻胺成盐，光稳定能力被中和 | HS-944 类约 300 ppm 即开始明显失活 |
| 高氯 | 含氯农药、土壤消毒剂、沿海氯化水汽 | 同上，且氯的质子化能力更强，阈值更低 | 约 20 ppm 量级即显著失活 |
| 高温 | 夏季棚内 60–80℃；膜与镀锌骨架接触点更高 | 加速氧化链反应本身；加速助剂挥发与迁移；促使已失活产物逸出体系 | 失重 10% 温度低于 300℃ 的产品，在长期高温下有效含量持续下降 |
二、三层共挤结构下，三层的老化压力完全不同
现代 PO 膜普遍是三层或五层共挤，各层承担不同功能：外层面向太阳，负责抗老化与抗穿刺；中层负责力学强度与保温；内层是流滴消雾层（PO 膜为涂覆工艺）。三层的助剂分布与老化压力并不一样。
| 配方应对 | |||
|---|---|---|---|
| 外层（迎光面） | 最强紫外线直击 + 日间高温 | 光氧链式降解最直接，表面最早出现龟裂纹与脆化边缘 | 外层集中投放 HALS / NOR，承担主体抗老化；建议用聚合型高分子量产品抗抽提 |
| 中层（力学/保温层） | 红外辐射加热 + 昼夜温差循环 | 热氧降解为主，力学保持率缓慢下滑；保温性能随之衰减 | 主抗氧剂打底（AO-427 / 1010 / 168），HALS 提供长效 |
| 内层 / 背板面（贴棚内） | 饱和湿度 + 冷凝水膜 + 熏蒸农药直接沉降 + 流滴剂迁移 | 流滴功能先衰减（内面水珠由小变大、固定位置滴水）；随后内侧脆化，常比外层更早失效 | 耐酸体系必须覆盖内层；流滴剂与光稳定剂的相容性需一并评估 |

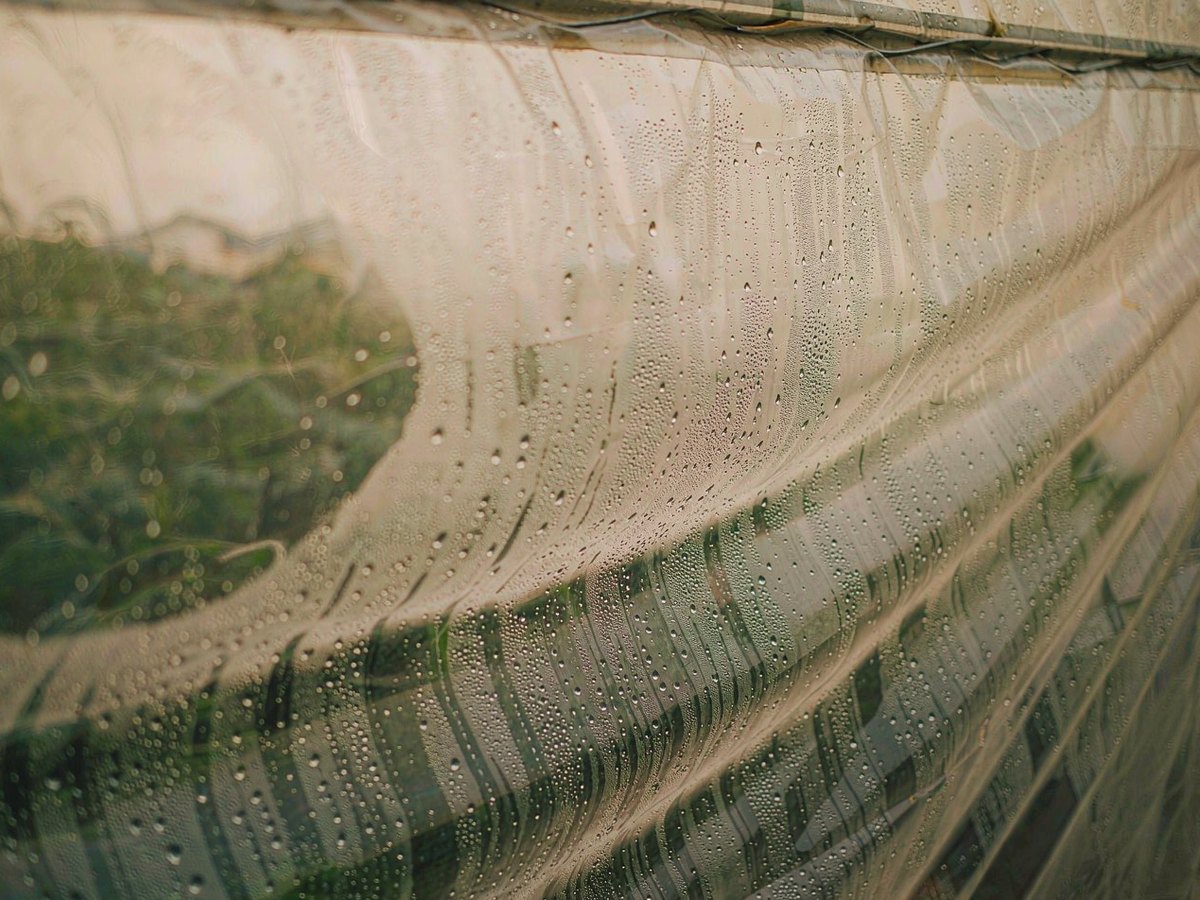

棚膜内表面长期处于饱和湿度与冷凝水环境中，熏蒸农药优先在此沉降——这是内层老化常快于外层的主要原因。
三、“明明加了料还是爆棚”——四个真实原因
1. 光稳定剂已被质子化失活
这是首要原因，且最容易被误判为“加量不足”。加量只是延后失活时间，解决不了结构问题。判别方法：取同样配方的膜样，一组做含硫/含氯熏蒸处理后做氙灯老化，一组直接做氙灯老化，对比两组的力学保留率差值。差值大 = 失活严重。
2. 加工过程已经消耗掉了
吹膜温度 190–220℃，停留时间过长或剪切过强，会让 HALS 在熔体阶段就发生消耗与降解。此时出厂检测可能还合格，但到用户手里余量已经不足。应对：选热稳定性好的高分子量品种，用母粒预分散保证分散均匀，缩短高温停留。
3. 热氧与光氧的协同消耗
棚内 60–80℃ 下，抗氧剂被迅速耗尽，主链在光稳定剂保护下仍在缓慢热氧化。到后期抗氧剂耗尽，性能断崖式下跌。应对：主/辅抗氧剂配套，AO-427 这类热稳定性突出、兼有加工稳定作用的产品可兼顾两端。
4. 物理热点与应力疲劳
膜与骨架接触处温度可达 80℃，形成热点；大风天膜面持续拍打骨架，局部反复受力产生疲劳裂纹。这是结构问题，不是助剂问题——但工程上可以在骨架与膜接触处做隔热处理（白色塑料带绑扎或水性涂层）来显著延长寿命。
四、方案与验收：用行业标准的方法来判
4.1 判定标准：T/CPPIA 12-2021
| 说明 | ||
|---|---|---|
| 拉伸强度保留率（纵、横向） | ≥ 60% | 任一方向低于 60% 即判不合格 |
| 断裂标称应变保留率（纵、横向） | ≥ 60% | |
| 农药硫残留量（使用 ≤1 年） | ≤ 500 mg/kg | 按承诺使用年限分档，年限越长，允许残留越高 |
| 农药氯残留量（使用 ≤1 年） | ≤ 100 mg/kg | |
| 使用 1–2 年 | 硫 ≤ 1000 / 氯 ≤ 150 mg/kg | |
| 使用 >2 年 | 硫 ≤ 2000 / 氯 ≤ 180 mg/kg |
天罡是这个标准的起草单位之一《T/CPPIA 12-2021》由中国塑料加工工业协会归口，19 家起草单位中北京天罡助剂有限责任公司在列；起草人包括中国农用塑料应用技术学会秘书长秦立洁、中石化北京化工研究院，以及华盾雪花、玉溪旭日、科伦塑业、山东清田塑工等一批头部棚膜企业。换句话说，这个用来判定“耐农药棚膜合格与否”的行业标尺，天罡参与制定过。
4.2 试验流程（这才是真正的挑战性测试）
相关基础标准：PE 地膜执行 GB 13735；EVA 棚膜执行 GB/T 20202；全生物降解地膜执行 GB/T 35795。
4.3 天罡方案与产品
五、天罡自己的实证数据
| 来源 / 意义 | |||
|---|---|---|---|
| 西昌葡萄专用膜大田试验 | 每季农药喷洒 >20 次，石硫合剂大量使用；扣棚 18 个月 | 7 种受阻胺样品中，仅 T-69 + HS-625 仍达标；其余 5 种保留率 <50% 达老化终点 | 中国农用塑料应用技术学会 2021 年南昌年会报告（秘书长秦立洁） |
| XT-8 长周期扣棚 | 单独使用或与 HS-625 复配，实地扣棚 | 38 个月力学性能保留率 >50% | 天罡产品技术数据；对应国内同类产品普遍 2 年内失效的现状 |
| HS-362 薄膜体系 | 氙灯加速老化 | 断裂伸长率保持率显著提升，可对应较长田间周期 | 天罡复配高分子量体系，Mn >2000，失重 10% >350℃ |
一句话总结大棚膜
大棚膜的难点从来不是“抗紫外线”，而是在高硫、高氯、高温三重叠加下， 让光稳定剂活到寿命终点。这需要从化学结构上换掉那个会被质子化的碱性氮—— 从 N-H 到 N-R（聚合型低碱性 HALS），再到 N-O-R（NOR 结构），这正是天罡产品的技术路线。
如果你手上正有一批“扣棚一年就破”的客户投诉，先别急着加量。 把他们的膜样拿来做一次“熏蒸 + 氙灯”的对照测试， 失活程度会立刻显现——这比任何配方讨论都直接。
相关资质
- 国家级高新技术企业
- 中国塑料加工工业协会，副会长单位
- 中国农用塑料应用技术学会农塑制品分会，副会长单位
- 全国塑料标准化技术委员会 老化方法分会，委
- 美国塑料工业协会SPI，会员单位
