地膜耐老化与易回收 — 8–15μm 薄制品的力学悖论与配方方案

发布时间：2026年10月20日 | 来源：天罡助剂

地膜专题：耐住一季，还要收得回来

8–15μm 薄制品的力学悖论 · 机械化回收 · 再生料品质与可降解路线

地膜与大棚膜是两套完全相反的技术命题。棚膜要的是“稳定、停留越久越好”；地膜要的是"撑住铺膜和作物的这一季，作物收完时还能被整片卷回来"。把棚膜的配方思路直接搬到地膜上，往往导致膜铺得下去、收不回来。

一、地膜的核心悖论：三个目标彼此冲突

技术抓手
A. 田间耐老化撑住一季	铺膜后要经历播期干旱、机械中耕、施肥、灌溉，膜面持续受土壤磨蚀与风载	—（这个方向多做不会坏）	抗氧剂打底 + HALS / NOR 抗紫外
B. 可回收性能整片收走	作物收获后需机械化回收残膜，含杂率与成片率直接决定回收经济性	老化过头→膜片脆化碎裂→碎片留存土壤，回收率与再生料品质双降	控制降解程度：既要抗氧，又不能过度交联或链断裂；低碱性、低迁移是关键
C. 成本	地膜是薄制品，8–15μm，添加量每增加 0.1% 都摊在极薄的单位面积上	添加过量直接失去价格竞争力，且无法向下游传导	选高效低添加量的品种；用母粒预分散降低有效添加门槛

行业的现实约束全国农田地膜残留强度平均约 3.45 kg/亩，西北地区约 5.16 kg/亩，新疆最高达 13.64 kg/亩；全国地膜平均回收率不足 70%，回收地膜含杂率高达 70–90%，清洗造粒成本已超过 5500 元/吨，与普通 PE 颗粒相比性价比很低。政策端的方向是提高下限厚度（8μm → 10μm → 推向 15μm 以上高强度可回收膜）。这意味着：地膜越做越厚，越必须抗老化——厚膜要能被整片收起来，就必须有足够的韧性。这与 2015 年前“越薄越便宜越好”的逻辑是根本性的转向。

二、地膜在田间到底被什么折磨

对配方设计的含义
太阳辐射 + 温度循环	氧化链断裂与脆化；氧化增加极性，促进土壤与有机物粘附	力学保持率下降 → 碎片化；同时表面污染加重 → 回收含杂率升高
干湿循环	诱发环境应力开裂；促进添加剂浸出	要求助剂耐抽出；若助剂被水浸出，防老化能力提前清零
机械应力	铺设与回收时的张力、风致拍打、土壤与农具磨损，引发缺口与疲劳裂纹	回收瞬间的冲击往往决定了膜是“整片卷回”还是“碎成渣”——这是韧性的临门一脚
土壤接触	土壤磨蚀 + 金属离子/矿物质的催化氧化；灰分升高限制机械回收	长期覆膜地表的氧化层生长速度，是决定可回收性的关键变量
农用化学品	直接接触肥料与农药消耗稳定剂，产生异味；残留物带来监管与暴露风险	低碱性、低迁移体系在此处优势最大；酸性土壤（南方红壤、北方盐碱地）尤其需要 NOR

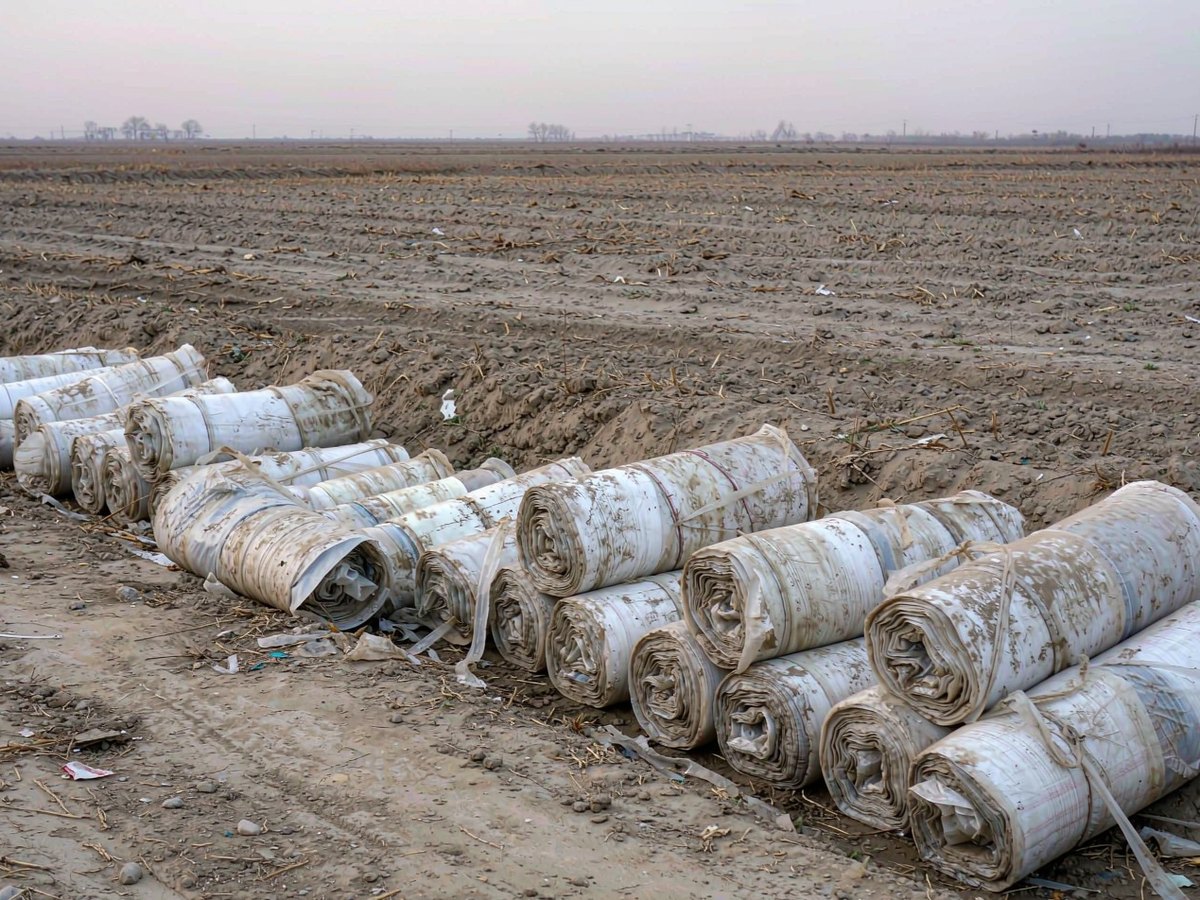

废旧地膜回收含杂率高、清洗造粒成本超过 5500 元/吨，是全链条最难的环节——而这一步的成本，很大程度上由配方阶段的选择就已经决定了。

三、地膜的三条技术路线，天罡各对应什么

路线 A：高强度可回收（当前政策主推）

15μm 以上，目标是一季不破、收时整片。关键不是“更耐老化”，而是“抗老化但不脆化”——保持韧性与成片性，让回收机具能顺利卷收。对助剂的要求：低添加量高效、低碱性（避免土壤酸性环境质子化）、不向土壤迁移（迁移即流失，且可能带入检出）。

路线 B：短周期薄型（传统 8–10μm）

成本优先，多为黑色或银黑膜，碳黑本身提供强紫外屏蔽。助剂空间小，重点是用最低添加量补上碳黑覆盖不到的波段，以及保证铺膜机高速铺设时不脆断。

路线 C：可控降解（全生物降解膜）

执行 GB/T 35795。需注意行业现状：“可生物降解”不等于在真实田间快速完全降解。田间低温、干旱及土壤接触不足会显著限制微生物活性；有研究显示两年内约 30% 的聚乳酸地膜可能转化为微塑料，完全矿化比例仍有限；EN 17033 认证要求受控培养条件下两年矿化率 ≥90%。成本约为普通膜的 3 倍，农民接受度低，且部分产品降解周期与作物生长不同步，反而加剧微塑料污染。因此这条路线目前更适合特定作物与示范场景，不是通用解。
