汽车外饰件的光稳定方案
汽车外饰件是老化最直观、对外观要求最高的一类部件。它们没有内饰的 VOC 与雾化压力，却要直面全年无遮挡的紫外辐射、正午高温、砂石冲击与雨雪盐雾。一块发灰的保险杠、一根变脆的门槛护条，通常在客户试驾环节就被判定为"质量问题"——外饰件的耐候表现，本质上是品牌形象。

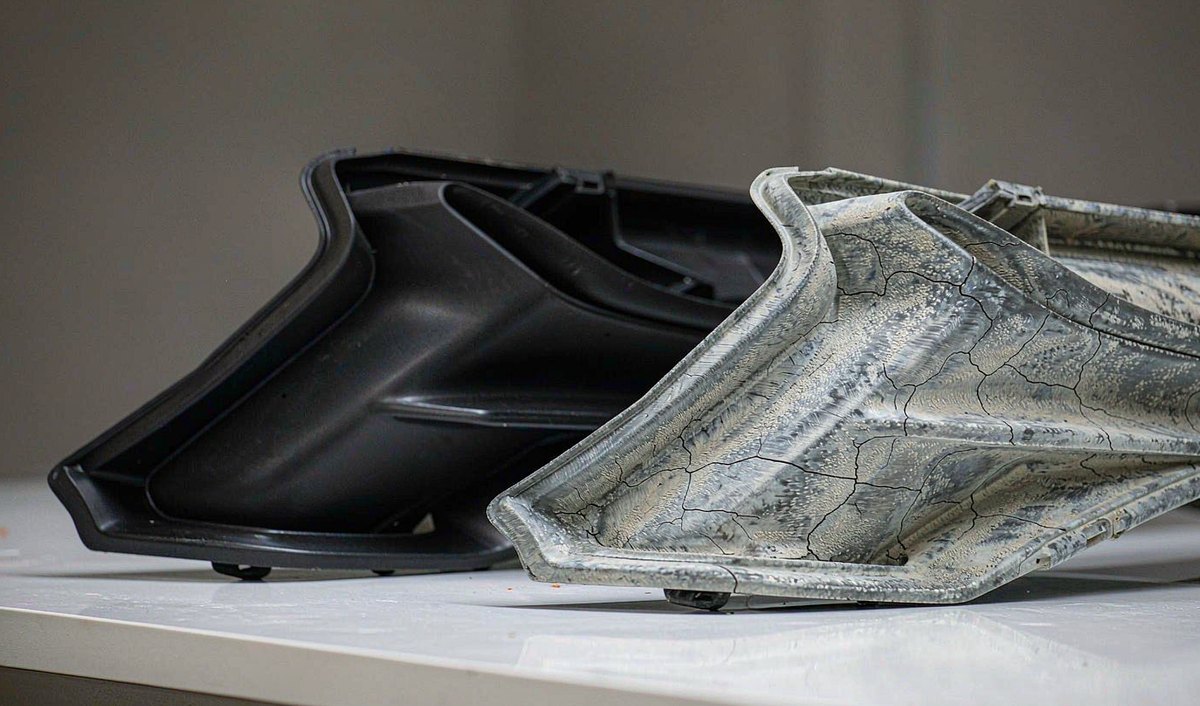

一、外饰件的材料与失效
| 部位 | 常用材料 | 主要老化问题 |
|---|---|---|
| 前/后保险杠、门槛下护板 | PP、PP+EPDM（TPO） | 紫外导致粉化、失光、褪色；低温冲击变脆；砂石击伤 |
| 前格栅、进气口 | PP、ABS、PC/ABS | 同上加盐雾、沥青与尾气污染；常为免喷涂黑色件 |
| 外后视镜壳、轮眉 | PP、TPO | 紫外粉化；常为黑色或免喷涂件 |
| 车顶行李架、扰流板 | PC/ABS、PPA、PPS | 夏季车顶表面温度高，UV + 高温 + 振动叠加 |
| 备胎罩 | PP、EPDM | 紫外 + 臭氧（EPDM 体系另需抗臭氧剂） |
| 车身密封条 | EPDM、TPV、SEBS | 臭氧 + 紫外 + 冷热循环，导致龟裂与压缩永久变形 |
二、天罡的推荐方案
2.1 分阶段拦截：聚合型打底，低分子补表面
外饰件常用的成熟思路是「聚合型 HALS + 低分子 HALS + 紫外吸收剂 + 抗氧剂」四层配合：HS-944 / HS-950 这类聚合型产品分子量大、耐抽提、不易析出，负责长周期的基础耐候；HS-770 等低分子产品迁移较快，能在制品表面形成有效浓度，特别适合薄壁件、纤维与扁丝；两者叠加即为业内常说的"分阶段保护"。
| 防护层 | 推荐产品 | 作用 | 典型添加量 |
|---|---|---|---|
| 聚合型打底 | HS-944 / HS-950 | 长周期基础耐候，低挥发低迁移 | 0.2–0.5% |
| 低分子表面保护 | HS-770 / HS-622 | 表面迁移保护，薄壁件效果显著 | 0.1–0.3% |
| 紫外前端拦截 | UV-326 / UV-328 / UV-360 | 优先吸收 290–400nm 紫外线 | 0.2–0.4% |
| 热氧防护 | AO-1010 + AO-168 或 AO-B215 | 保护加工过程与长期热氧稳定 | 0.1–0.3% |
| 免喷涂黑件 | 炭黑 / 炭黑母粒（与上述体系配合） | 深色件本体抗紫外，HALS 负责抑制炭黑析出 | 炭黑约 2% |
2.3 少数外饰件也有阻燃要求
常规外饰件不强制阻燃，但以下场景可能涉及：行李架与扰流板等车顶承载件（部分主机厂按内饰标准管理）、备胎罩与电池包外护板（新能源车型底部护板常需满足阻燃等级），以及商用车与特殊工况车辆的装饰件。
此处若同时需要耐候与阻燃，FR-810A 聚合型无卤阻燃剂把阻燃、光稳定与长期热稳定合并在一个产品中，可在低添加量（0.2–1.2%）下达到阻燃等级，并避免"阻燃剂酸性产物中和常规 HALS、导致耐候提前失效"的两难。更多阻燃相关说明见 ③ 线束、电气与阻燃。
2.2 开袋即用：T-78 汽车改性专用光稳定助剂包
若客户不想自行拼配四种助剂，天罡提供 T-78 汽车改性专用光稳定助剂包。其设计逻辑是：光稳定与抗氧协同、分阶段拦截老化、加工与使用双保护，并已完成预混。相比客户自行配料，助剂包方案可以减少拼配比例的批次偏差、减少来料检验项目，并降低配料粉尘——这在要求批次一致性与 4M 变更管理的汽车供应链中是有实际意义的。
三、验证建议
外饰件的老化验证，业内常用以下组合（具体以主机厂企业标准为准）：
| 验证项 | 标准 | 关注指标 |
|---|---|---|
| 外饰氙灯老化 | SAE J2527（原 SAE J1960） | 含正背喷淋，黑板温度约 70℃；关注色差 ΔE 与冲击强度保留率 |
| 通用氙弧灯 | ISO 4892-2 / GB/T 16422.2 | Method A 户外条件；用于材料横向对比筛选 |
| 自然曝晒对照 | ISO 877 / Florida 户外曝晒 | 作为加速试验的基准参照 |
| 老化后判定 | 主机厂企业标准 | 色差 ΔE ≤2（部分 ≤3）；50% 断裂伸长保留 ≥50%；冲击强度保留 ≥70%；光泽保持 ≥80% |
天罡可在配方筛选与老化试验方向提供协助，具体可与我们的技术团队联系。若需要按部位快速查配方，可参考 ⑤ 选型速查表与产品矩阵。
相关资质
- 国家级高新技术企业
- 中国塑料加工工业协会，副会长单位
- 中国农用塑料应用技术学会农塑制品分会，副会长单位
- 全国塑料标准化技术委员会 老化方法分会，委
- 美国塑料工业协会SPI，会员单位
